علبة اختبار محولات كومبيند ثلاثية الطور

Sheet1 المعلومات الأساسية

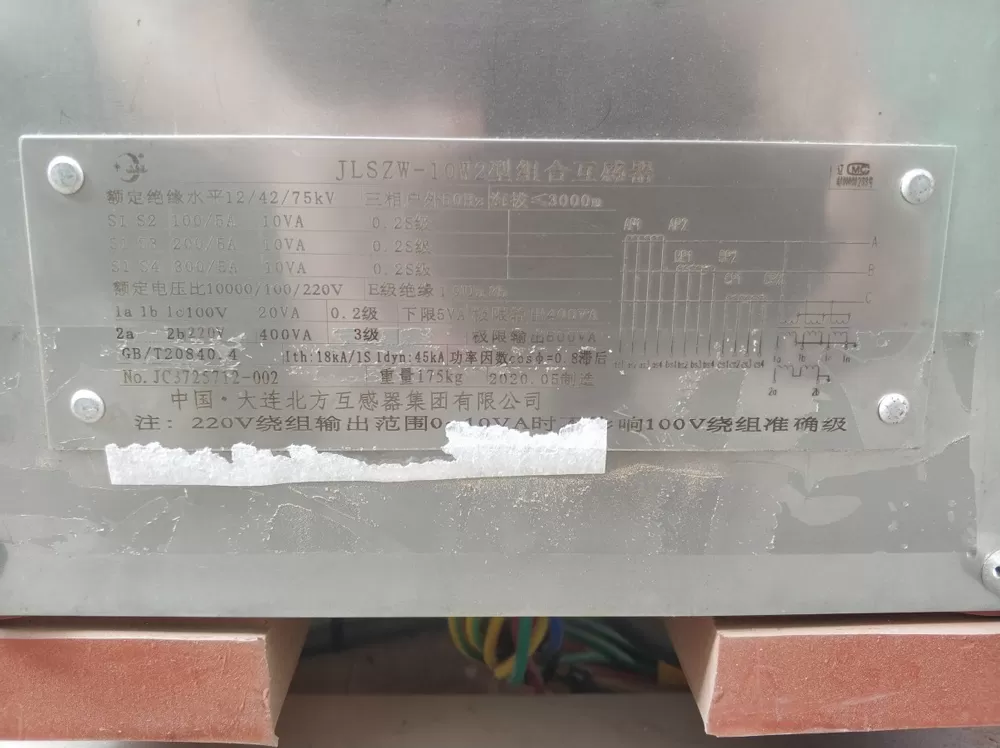

لوحة اسم الشكل 1

محول كومبينسد ثلاثي الطور يشمل CT ، PT وقواطع الدائرة الفراغية ، الهيكل العام على النحو التالي ؛

الشكل 2 ثلاث مراحل محول كومبينسد

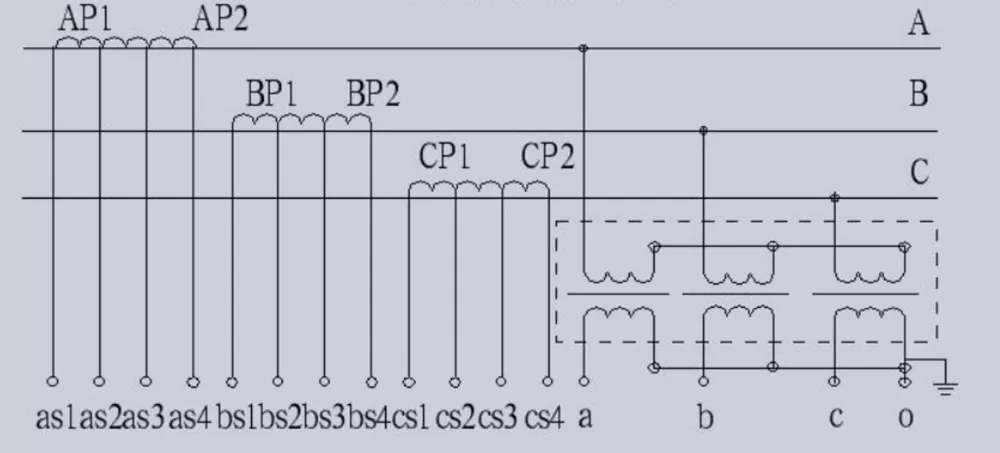

الرسم البياني للاتصال Figure3

أولاً ، نقوم بإجراء جميع اختبارات CT-التشبع ، والنسبة والاستقطاب ، ومقاومة اللف ، وجميع الصنابير بضغطة زر ودون تغيير الخيوط.

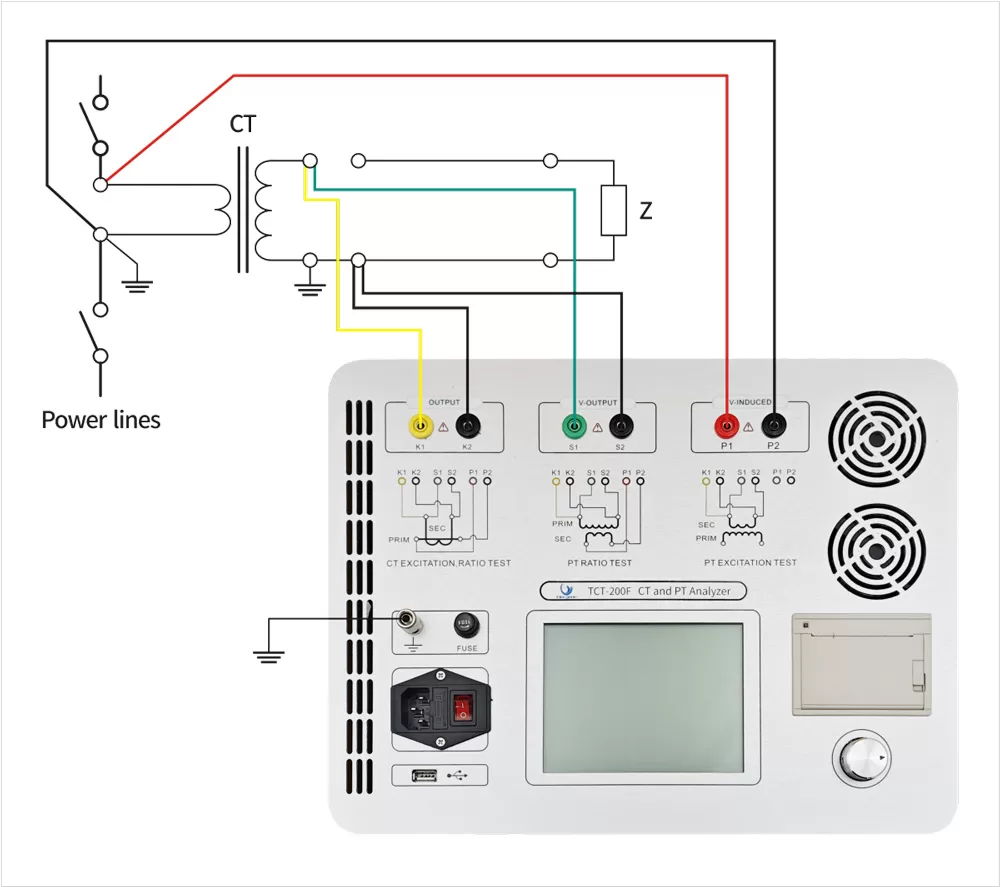

الرسم البياني الأسلاك 4 CT الشكل

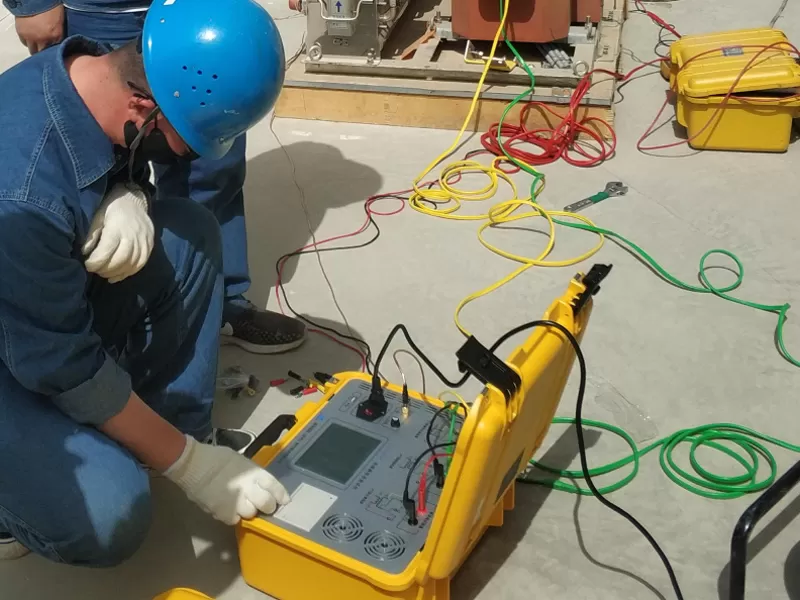

الشكل 5 عرض في الموقع

بانتظار انتهاء الاختبار ، يمكنك طباعة بيانات الاختبار. كما هو موضح في الشكل 6:

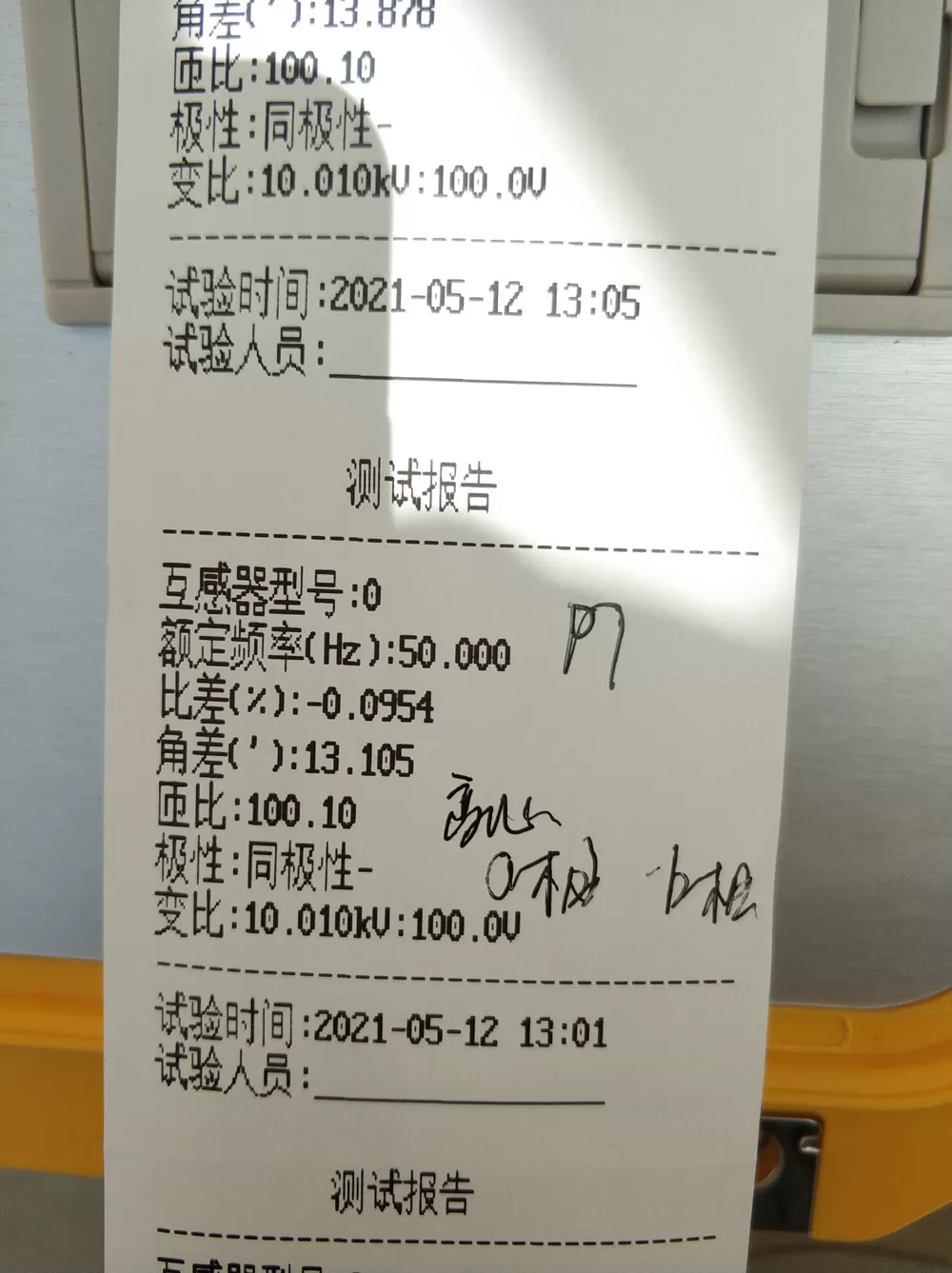

شكل تقرير اختبار 6 قيراط

ثانيًا ، نقوم بإجراء اختبارات نسبة قطبية و PT. قبل الاختبار ، يجب أن تضغط على المختبر وتفتح اللفة الثانوية CT واللف الثانوي PT ، كما يجب أن ترتكز إحدى طرفي الجانب الثانوي PT.

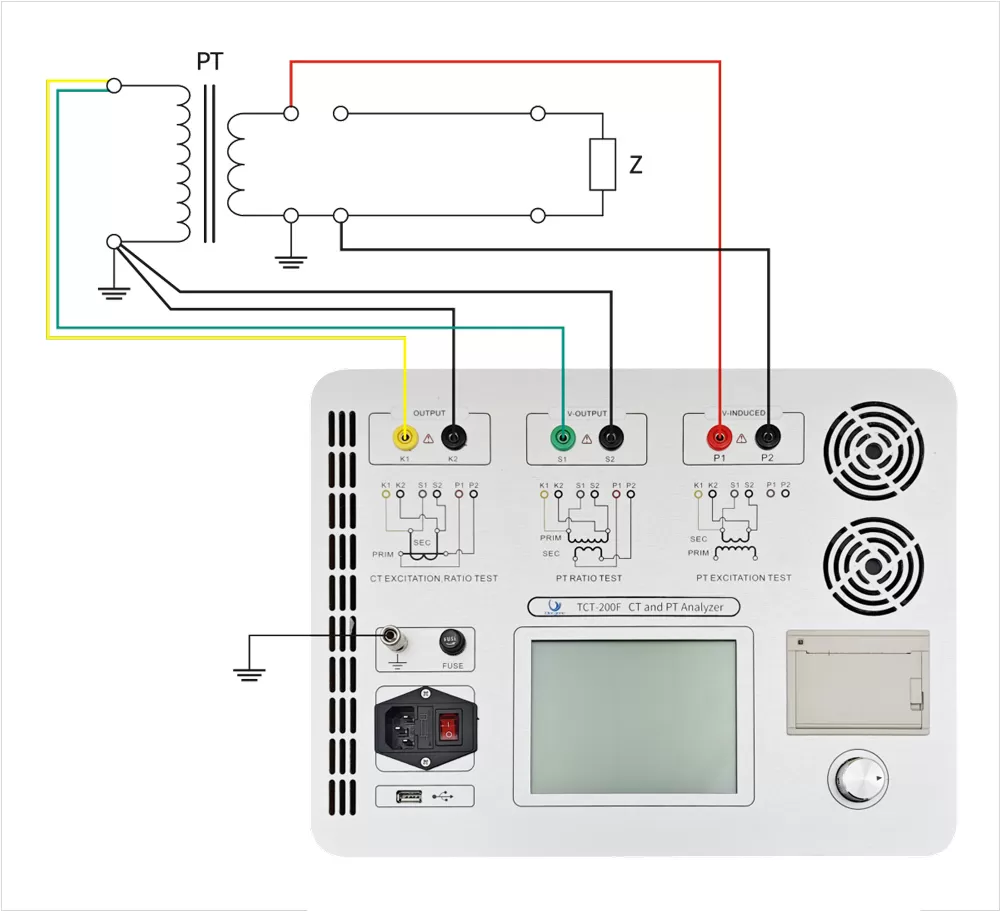

الرسم البياني الأسلاك 7 PT الشكل

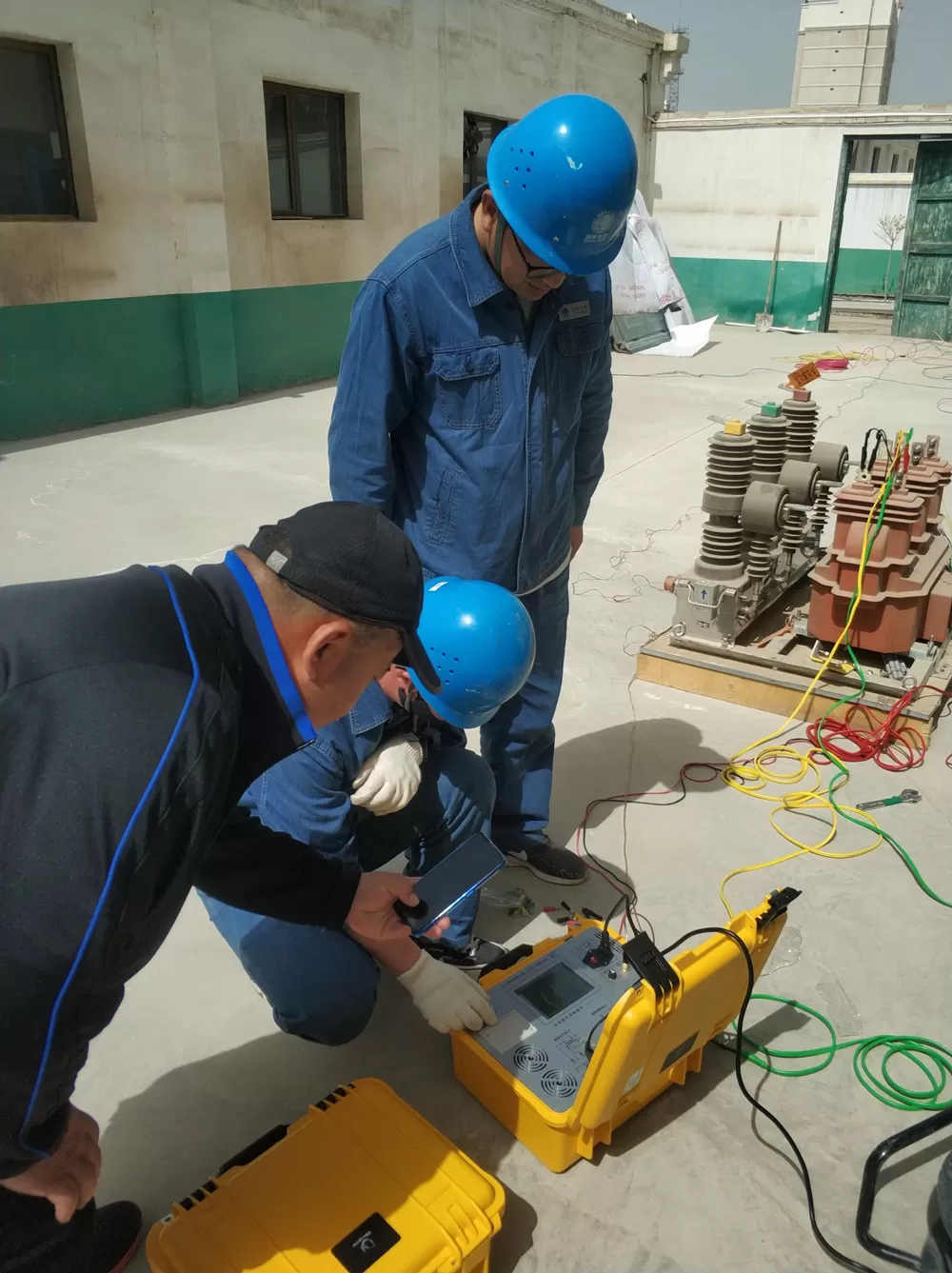

الشكل 8 عرض في الموقع

وانتظر حتى انتهاء الاختبار ، يمكنك طباعة بيانات الاختبار. كما هو موضح في الشكل 9:

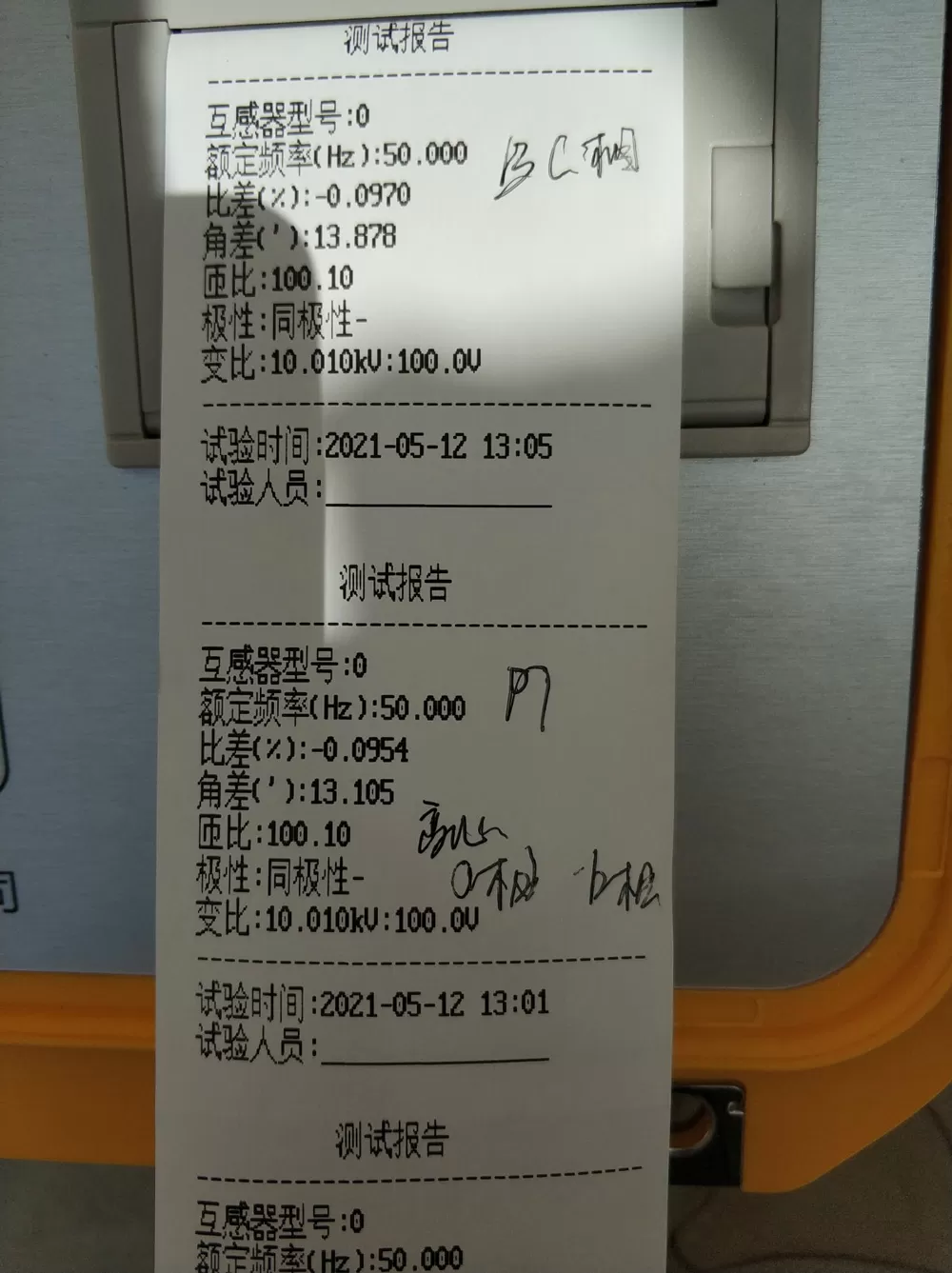

الشكل 9 PT تقرير الاختبار
