Sheet1 المعلومات الأساسية
| تاريخ الاختبار | 7/8/2024 | مواضيع الاختبار | قاطع الدائرة الكهربائية 110 كيلو فولت | |
| نموذج اختبار | HVS-50 | اسم المختبر | محلل قاطع الدائرة الكهربائية | |
| الموقع | تشونغتشينغ ، تشيان | جهاز اختبار | تشي هوو | |

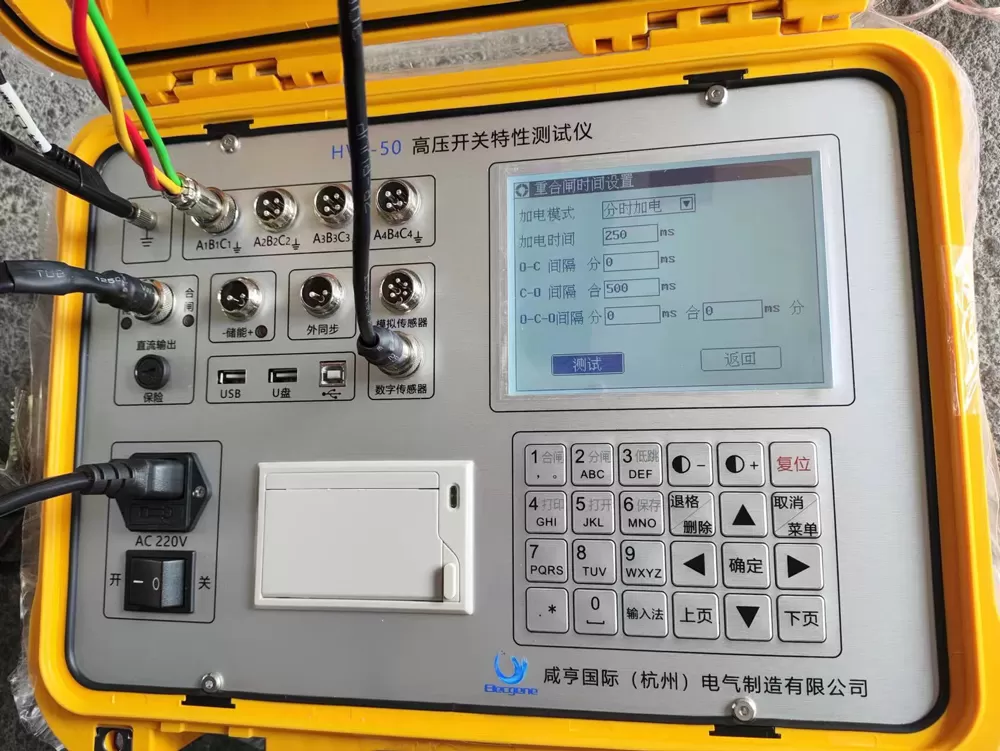

الشكل 1 ، محلل قاطع الدائرة 1

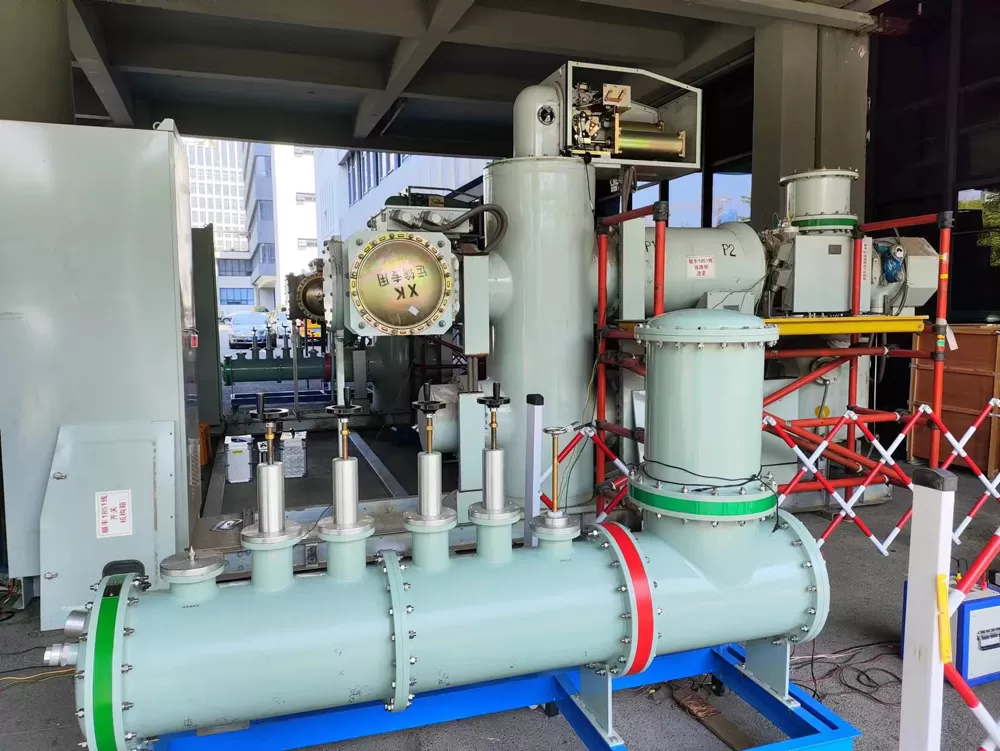

الشكل 2. GIS العام

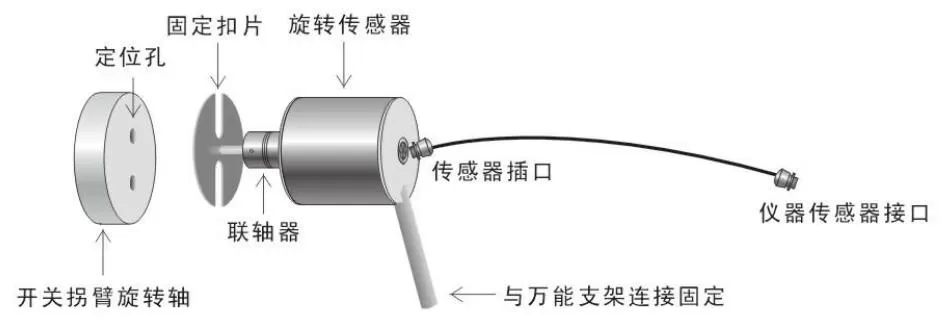

قم بتوصيل الجهاز وقاطع الدائرة بدائرة التحكم ، وكسر وعمود الدوران وفقًا للطريقة الموضحة في الشكل 2 والشكل 3 والشكل 4 أعلاه. بعد الإعداد وفقًا لمعلمات قاطع الدائرة ، يتم إجراء الاختبار.

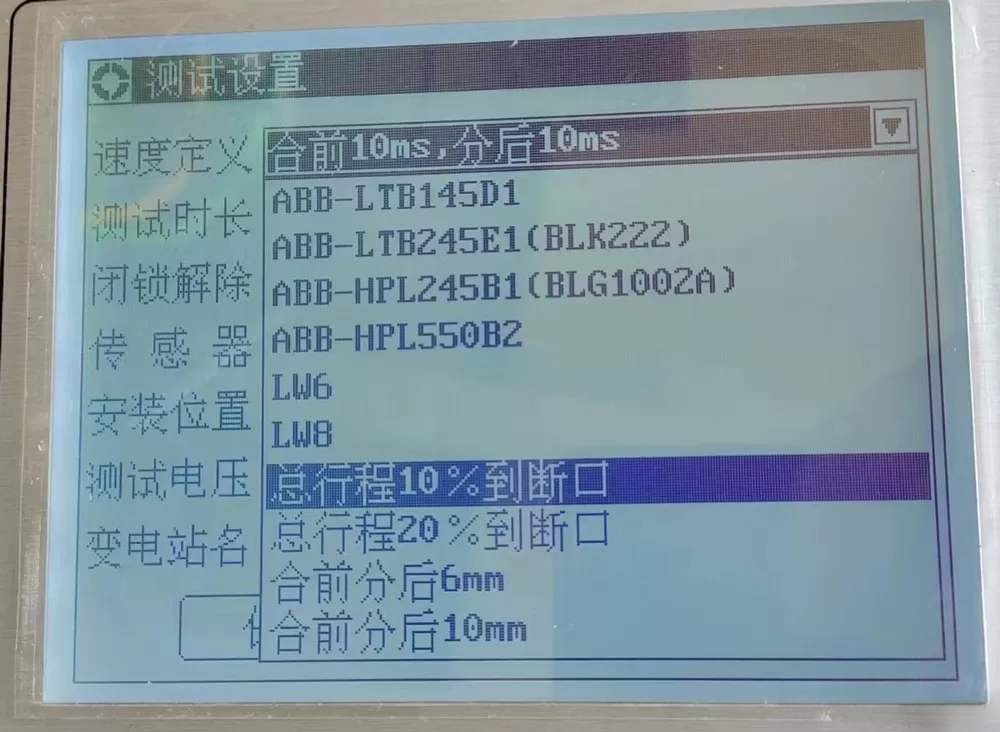

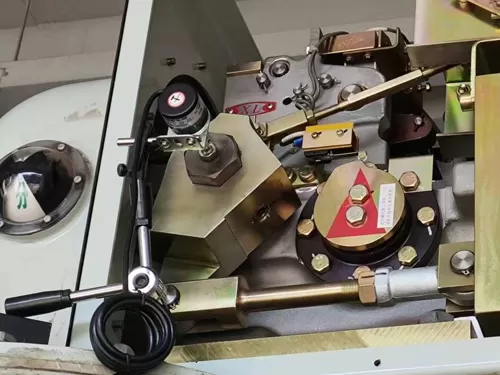

الشكل 3 تعريف السرعة

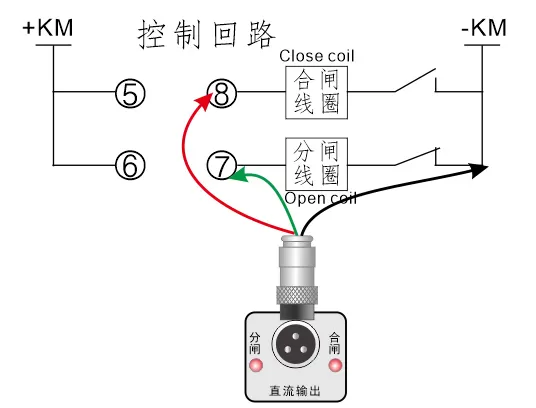

الشكل 4 ربط فتح/إغلاق الملف

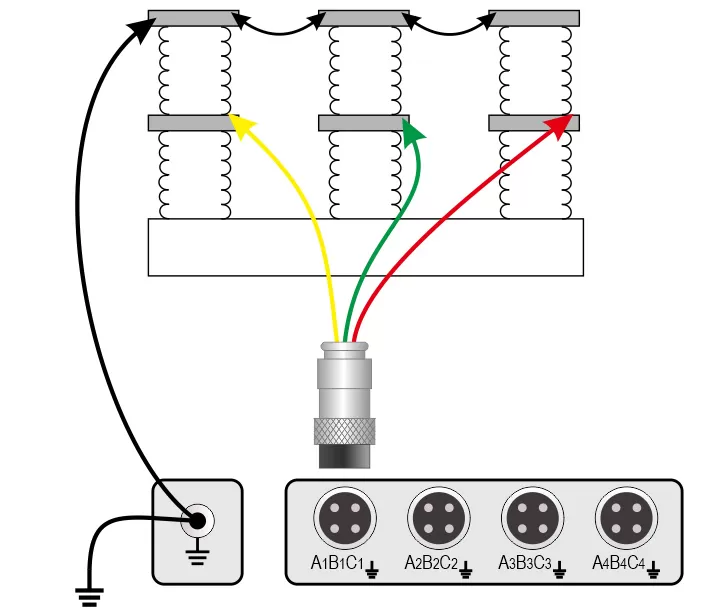

الرقم 5. قم بتوصيل الكسارة

![]() | ![]() | ![]() |

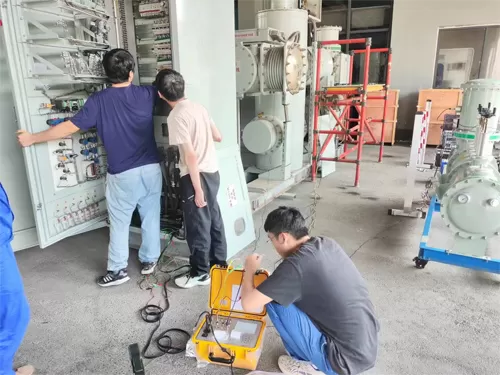

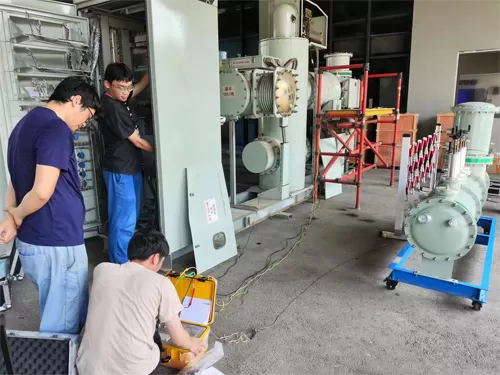

الشكل 7 عرض في الموقع

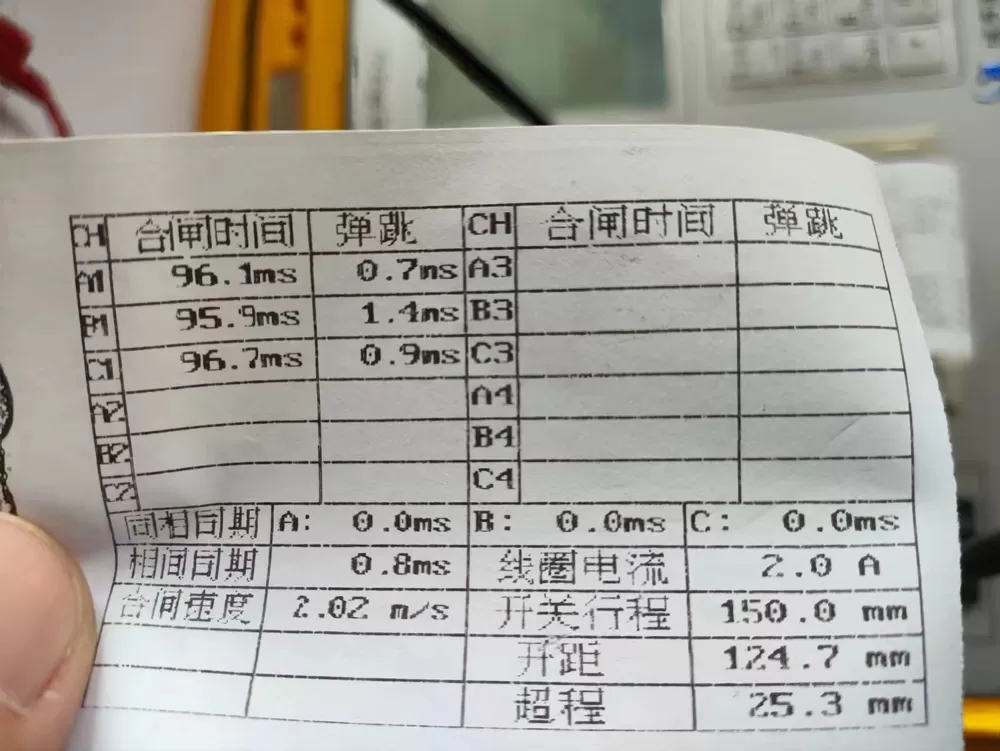

الرقم 8 نتيجة اختبار التوقيت والحركة للإغلاق

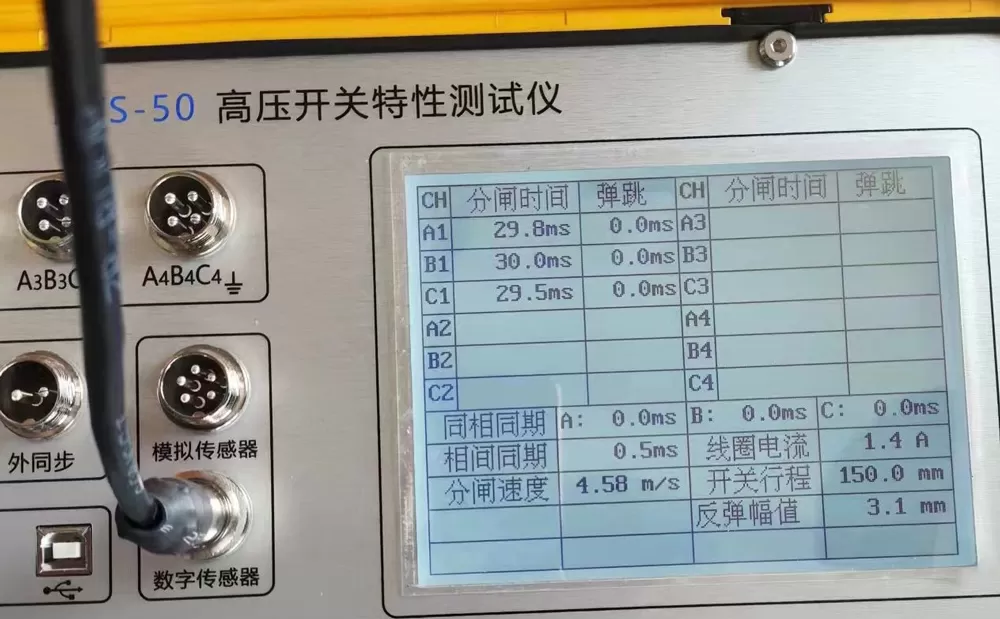

الشكل 9 نتيجة اختبار التوقيت والحركة للفتح
الغرض الأساسي من اختبار الخصائص الميكانيكية لقواطع الدائرة هو تقييم الأداء والوضع التشغيلي للمعدات ، وضمان التشغيل الآمن والموثوق. تتضمن هذه الاختبارات قياسًا وتحليلًا مفصلاً للمعلمات الأساسية مثل وقت الفتح/الإغلاق والسرعة ومسافة السفر. الهدف هو تحديد المشكلات المحتملة ، وإطالة عمر المعدات ، وتعزيز استقرار وسلامة أنظمة الطاقة.
من خلال مقارنة نتائج الاختبار ومعلمات قاطع الدائرة ، يمكن استنتاج أن جميع نتائج قاطع الدائرة مؤهلة.
