حالة اختبار دلتا محول 765kV

ط. معلومات الاختبار

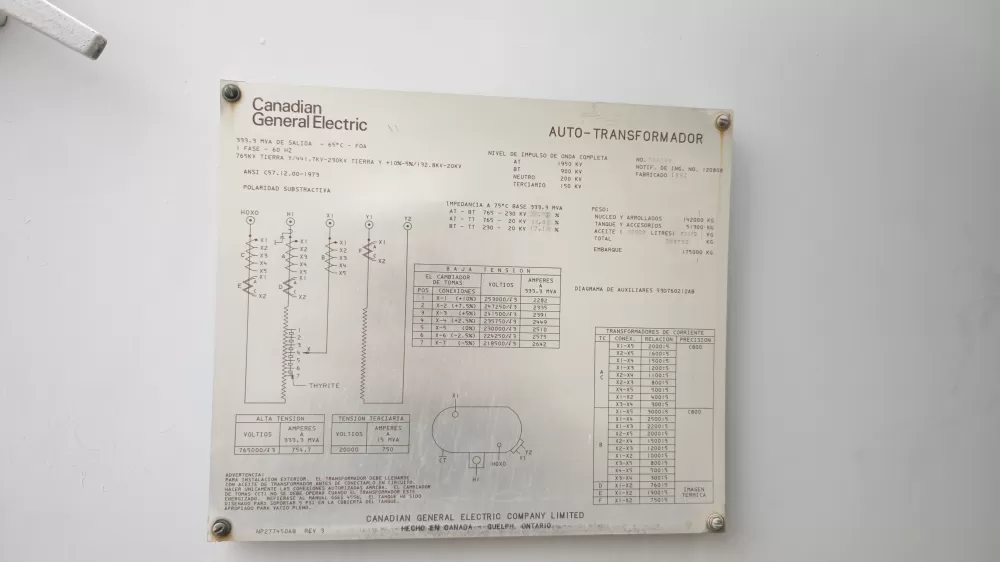

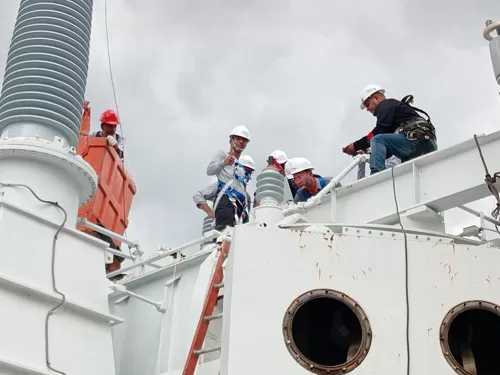

• قبل الاختبار ، نقوم بفصل جميع الخيوط من المحول. وبعد ذلك ، قمنا بتوصيل كابلات الاختبار بواسطة رافعة ، لأن المحول مرتفع للغاية.

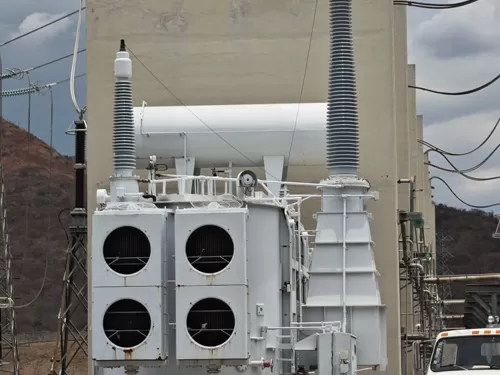

الشكل 2 محول 765kV

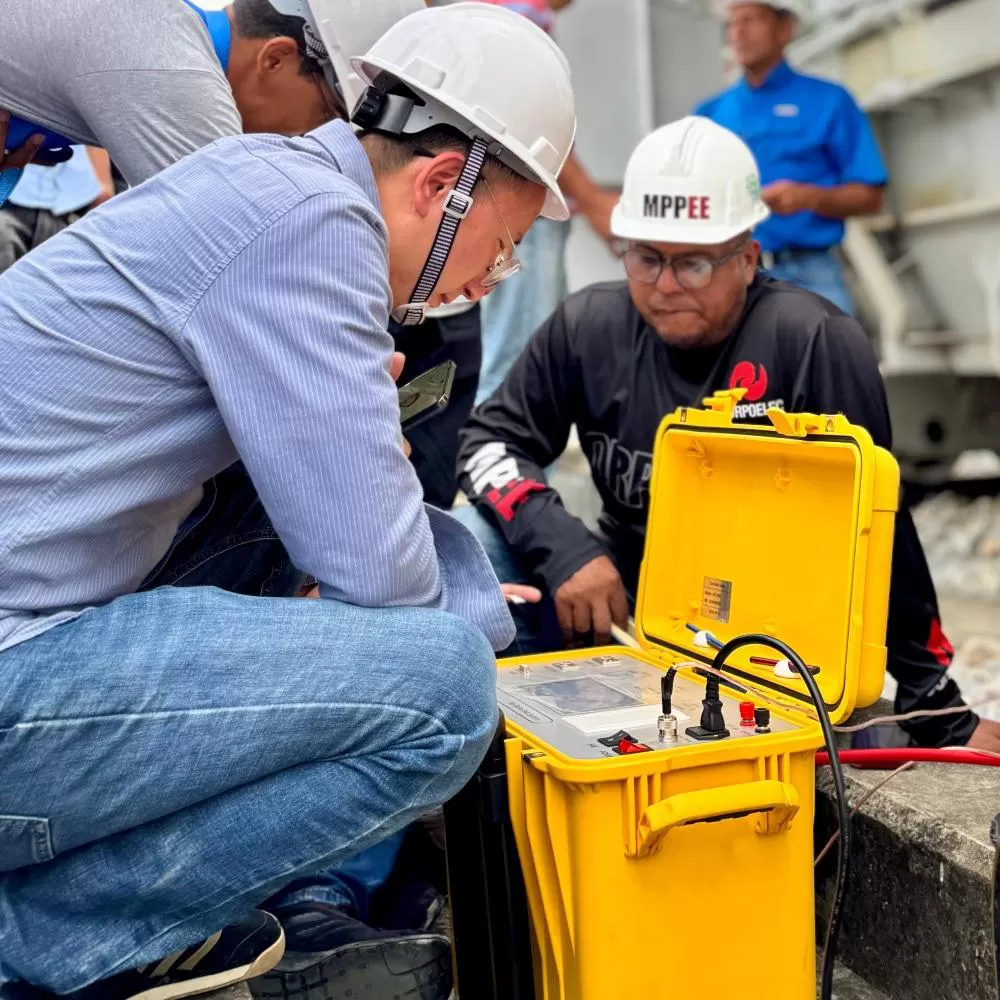

أولاً ، استخدمنا نموذج الأست لاختبار المحول. يتم استخدام تكوين الأتربة للقياسات بين محطتين لعينة اختبار غير مؤرضة أو يمكن إزالتها من الأرض. في تكوين الصدأ ، يتم قياس التيار المتدفق في العزل بين الرصاص الجهد والرصاص القياس للأداة ولا يتم قياس تدفق التيار إلى الأرض. في الشكل 3 المثال أدناه ، يمكنك قياس عامل السعة والتبديد بين لف الجهد العالي (HV) ولف الجهد المنخفض (LV) ، C = CHL.

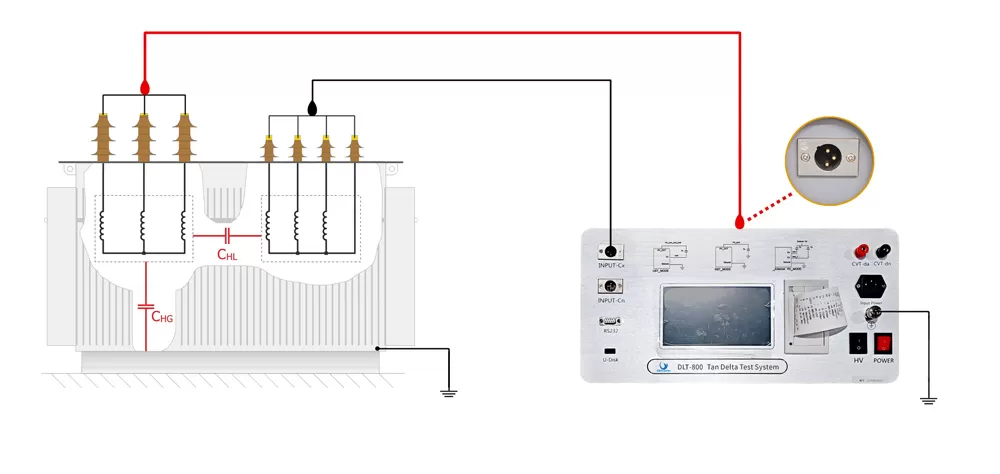

الشكل 3 أوست مودل

الشكل 4 شاشة في الموقع

انتظر حتى ينتهي اختبارنا ، يمكنك طباعة بيانات الاختبار. كما هو موضح في الشكل 5:

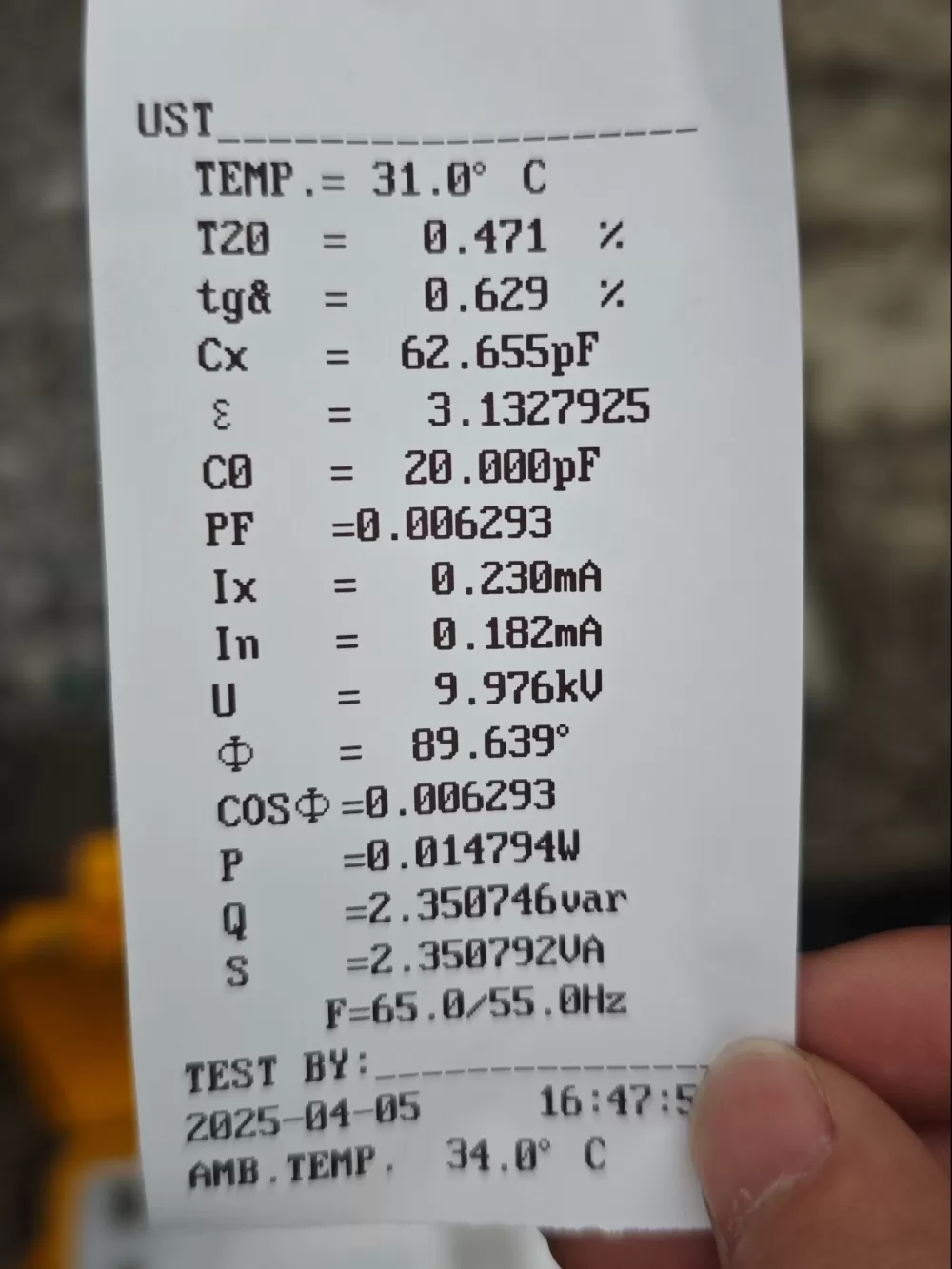

نتيجة اختبار 5 أوست الشكل

أعلى جودة ، استخدمنا طراز GST. يسمح تكوين GST باختبار عينة عزل أرضية من خلال أرض العينة. يتم قياس كل التيار المتدفق إلى الأرض. طريقة الأسلاك هي كما يلي:

نموذج GST 6 الشكل

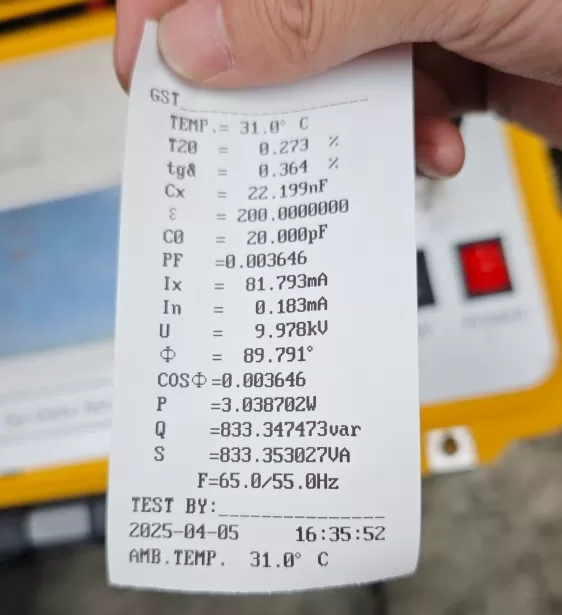

Figure7 نتيجة اختبار GST

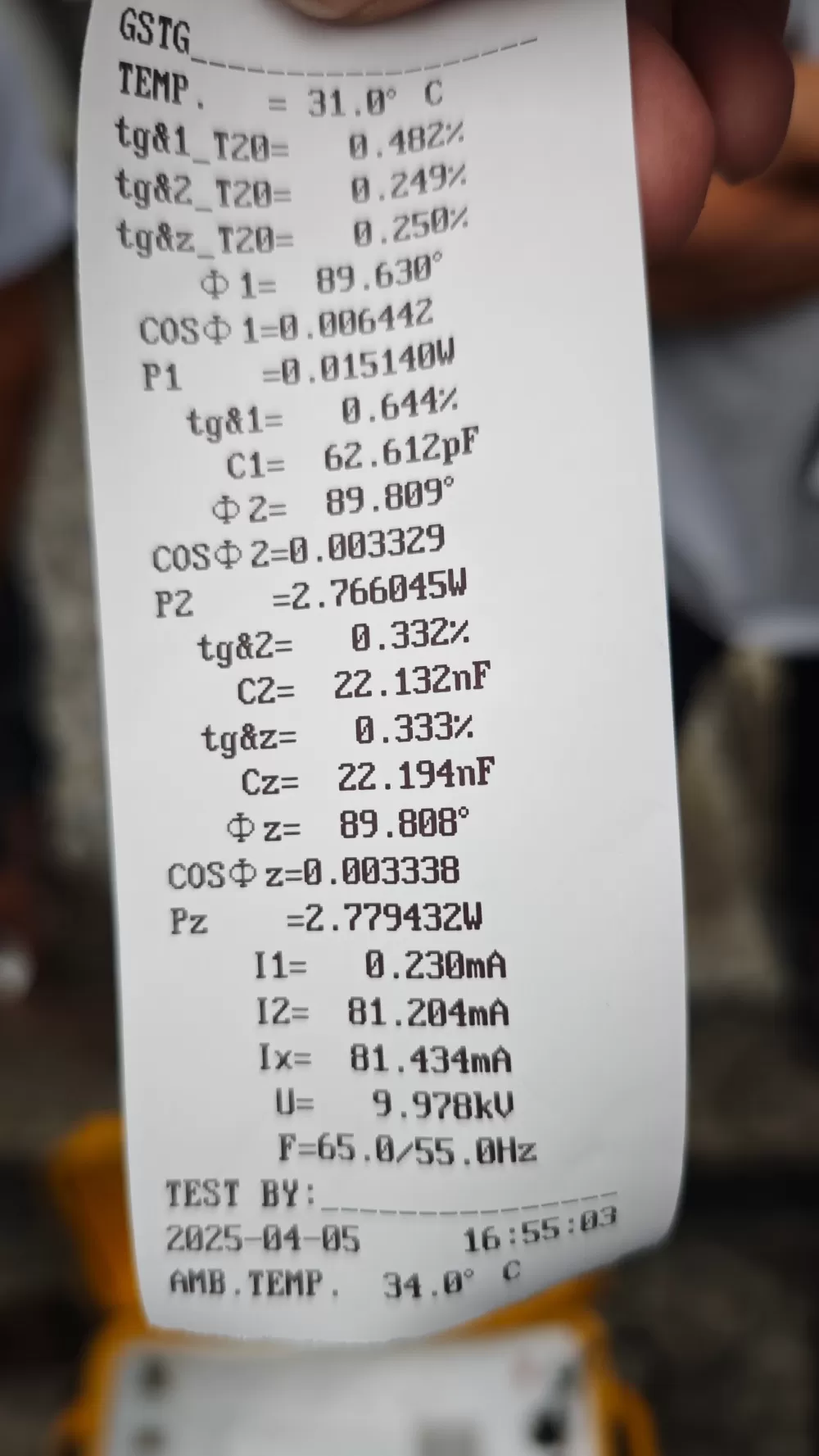

④ أخيرًا ، يستخدم GSTg للاختبار. يسمح تكوين GSTg بالتيارات غير المرغوب فيها ، لتجاوز دائرة القياس وتمكين أقسام أصغر من العزل لفحصها بشكل فردي. يتم قياس التيارات الأرضية فقط ، باستخدام تكوين حارس GST. لا يتم قياس التيار المتدفق إلى المحطات الطرفية مع اتصال الحارس. طريقة الأسلاك هي كما يلي:

نموذج الشكل 8 جيجابايت

وظيفة GSTG ، يمكن قياس السعة وفقدان العزل الكهربائي لـ C1 و C2 في نفس الوقت في سلك واحد. إنه سهل للغاية ويوفر الوقت.

الشكل 9 نتيجة اختبار GSTg

III. ملخص الاختبار
