10 كيلو فولت خطوط علوي تصوير صوتي تشخيص التفريغ الجزئي

التفريغ الجزئي هو التفريغ الذي يحدث محليًا في عزل معدات الطاقة تحت عمل حقل كهربائي قوي بما فيه الكفاية. سيكون لكل تفريغ جزئي بعض التأثير على الوسط العازل ، مما يؤدي إلى انخفاض قوة العزل ، مما يؤدي إلى تلف العزل لمعدات الطاقة ذات الجهد العالي ، بل ويشكل خطرًا على سلامة الأفراد.

يمكن للتصور الصوتي أن يقوم بتركيب الإشارات الصوتية الناتجة عن التفريغ الجزئي على سطح الجسم المقاس لتشكيل تأثير تحديد المواقع البصري ، مما يساعد موظفي التشغيل والصيانة على السرعة ، اكتشاف عيوب التفريغ الجزئي بدقة وبديهية.

تستخدم الكاميرات الصوتية تقنية تشكيل مجموعة الميكروفون للحصول على بيانات مصدر الصوت وقياسها وعرضها بصريًا ، مضافًا عليها صورة فيديو عالية الدقة في الوقت الفعلي. من خلال دمج بيانات مصدر الصوت مع صورة الفيديو ، يتم عرض مصدر الصوت المتغير ديناميكيا على الشاشة على شكل خريطة صوتية.

عند استخدامها في أنظمة الطاقة ، يمكن أن تساعد في تحديد التفريغ الجزئي بأمان وسرعة حيث يحدث انهيار عازل.

يمكن أن تساعدك هذه الأداة القوية متعددة الاستخدامات على التعرف بسرعة وسهولة على مجموعة متنوعة من الظروف الصناعية غير المرغوب فيها ، مثل الأعطال الكهربائية ، وتسرب الغاز. تتيح لك الكاميرا المصغرة بدقة دقيقة رؤية الأصوات المسموعة والموجات فوق الصوتية التي يصعب اكتشافها على الفور ، باستخدام الميكروفونات الرقمية ، ستساعدك على رؤية ما كنت تفتقده بوضوح.

من خلال إضافة جزء كاميرا حرارية اختياري ، يمكن للكاميرا الصغيرة تغيير الوظائف بين التصوير الصوتي والتصوير الحراري ، مما يجعل التشخيص أكثر شمولاً وكفاءة.

1. المعلومات الأساسية

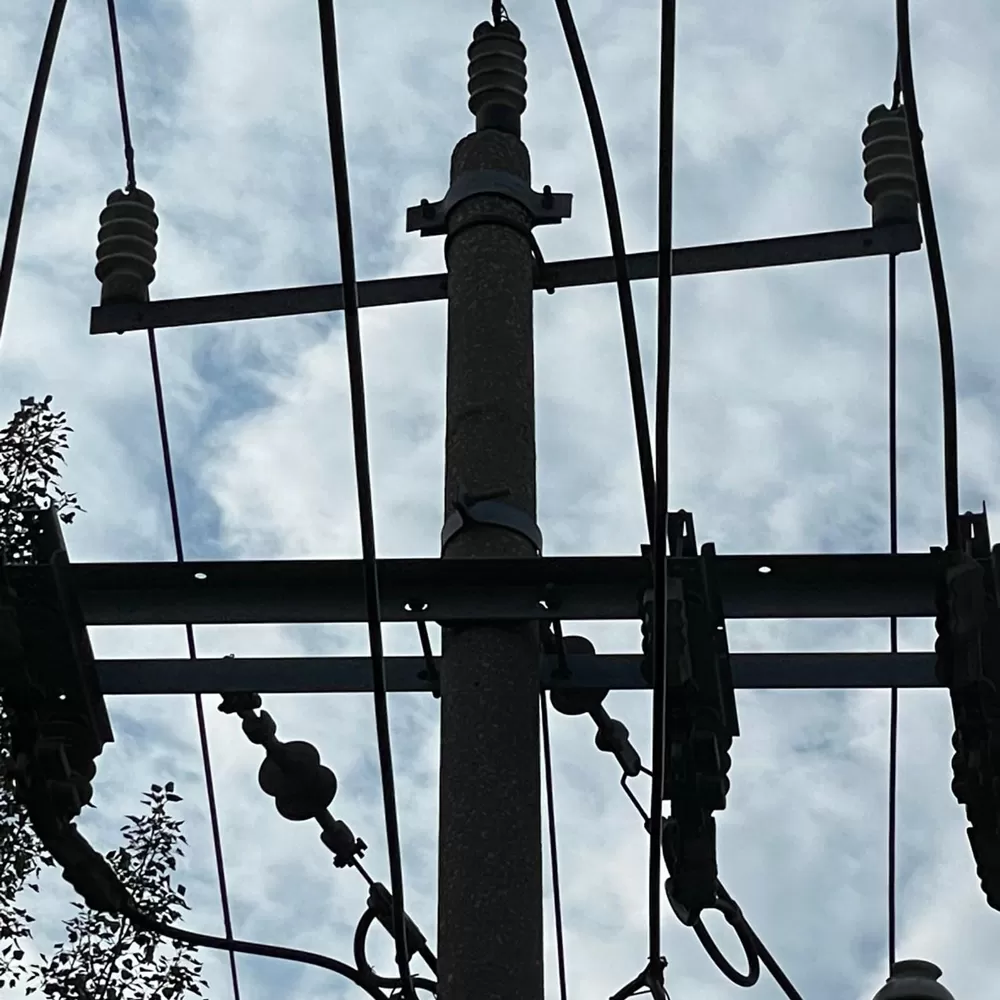

الشكل 1 خط علوي برج رقم 5

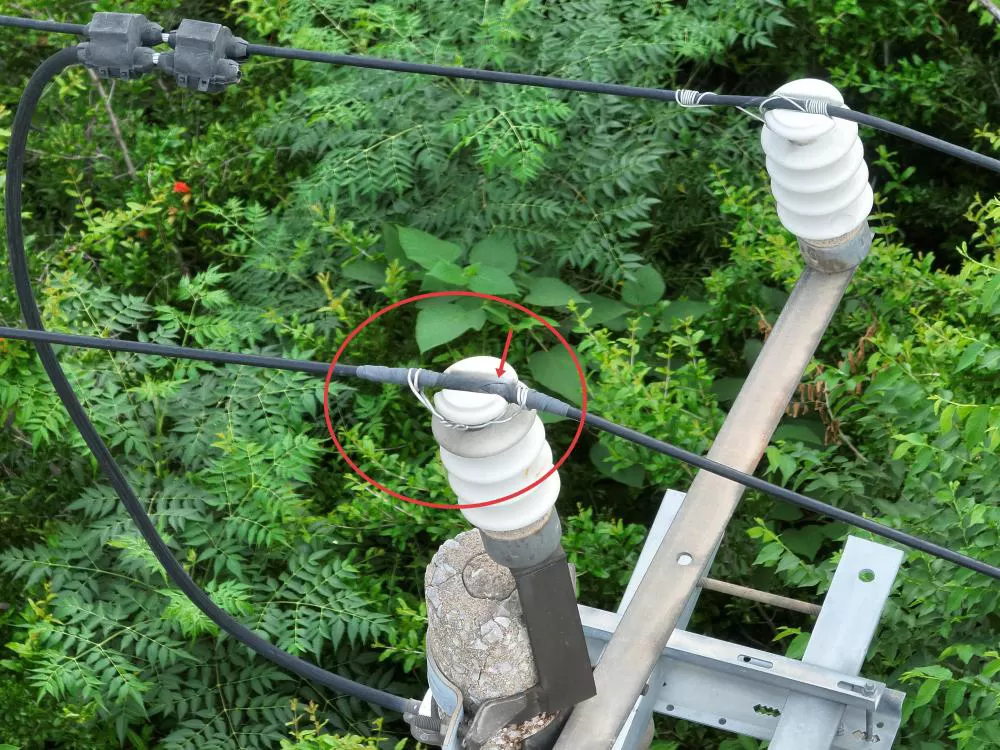

شكل 2 تفاصيل عيب

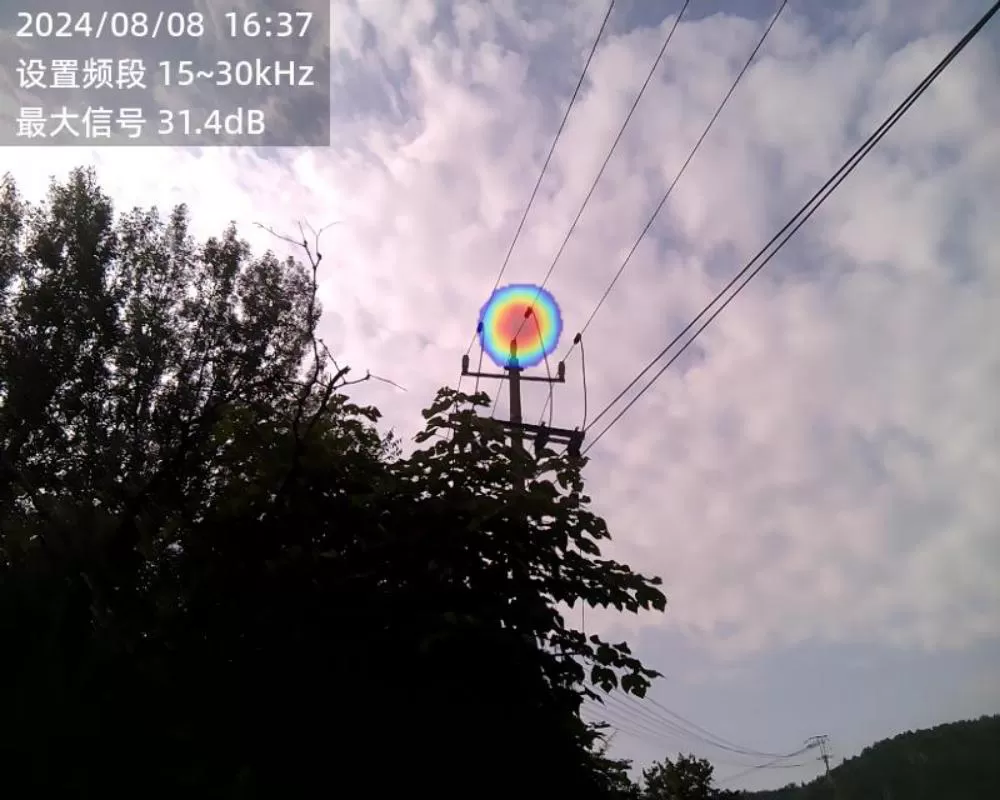

الشكل 3 التصوير الصوتي

2. تحليل النتائج

كشف التصوير الصوتي للعزل على مسافة حوالي 10 أمتار عن تفريغ بسعة dB. لذلك ، يتم الحكم على أن سلك الربط العلوي تالف ، مما يؤدي إلى تفريغ السطح.
