مجموعات اختبار جهد التيار المتردد مناسبة لأنواع المنتجات الكهربائية والمعدات الكهربائية والمواد المعزولة ، واختبار مستوى المنتجات المعزول ، واكتشاف الحالة المعزولة للأشياء المختبرة.
يمكن أيضًا ترقية هذه الوحدات لتعمل كمجموعات اختبار التيار المستمر عن طريق تركيب مرفق المعدل أعلى المحول (اختياري).
مفاتيح اختبار
اختبار الجهد والمحولات الحالية
اختبار محطات/مكونات MV

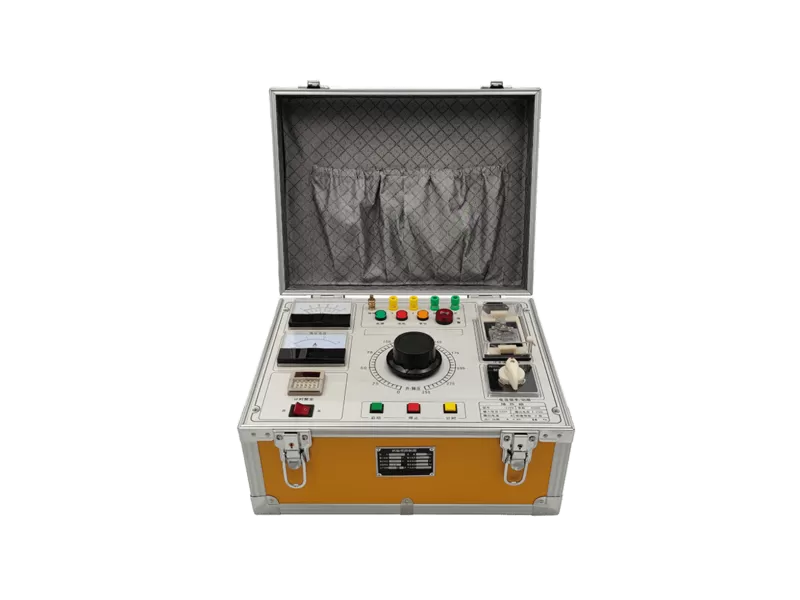

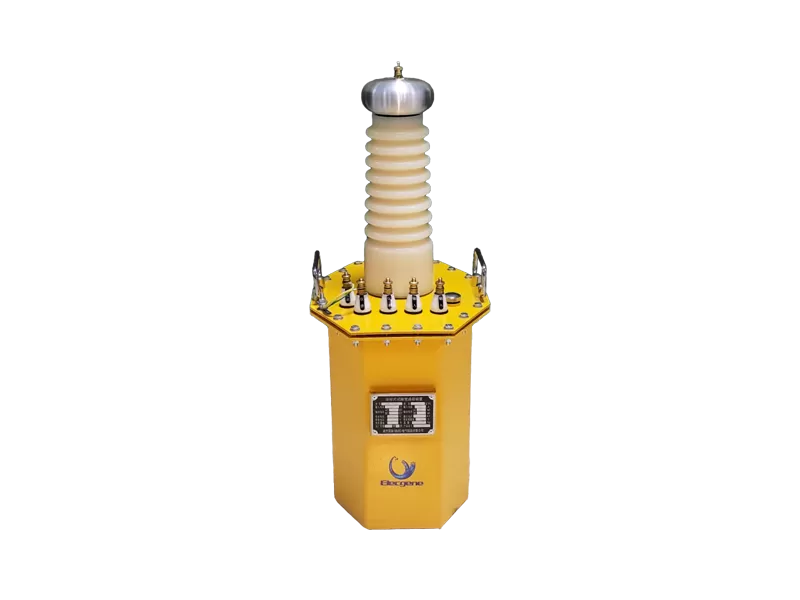

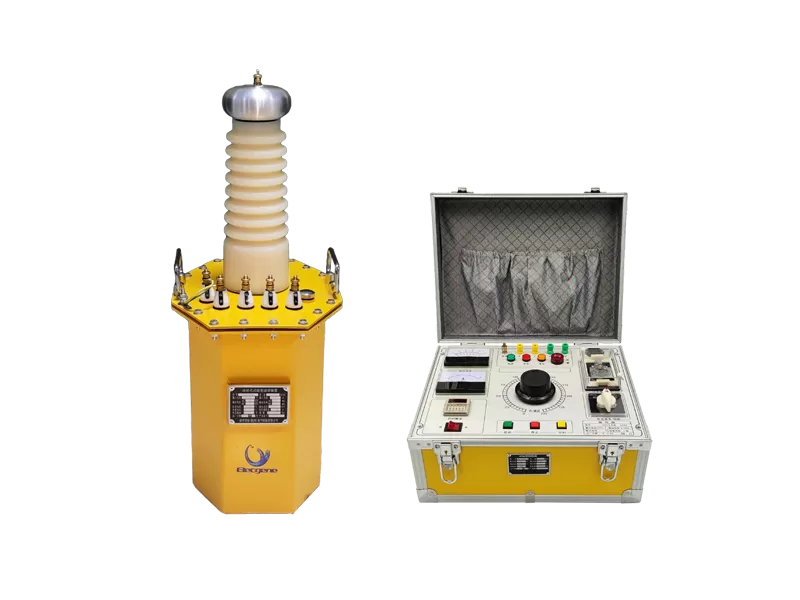

يسمح التصميم المكون من قطعتين للمشغل باستخدام الوحدة على مسافة آمنة. يتم استخدام وحدة التحكم لتشغيل محول الجهد العالي. تتكون الوحدة من variac ، أدوات عرض التيار/الجهد ، مؤقت لمدة الاختبار ودائرة أمان.
| ويفي () | ويفي () | ويفي () | |
| القدرة المقدرة | 3kVA | 5 كيلو فولت | 10 كيلو فولت |
| جهد الإدخال | أفضل ~ 240VAC ، 50/60Hz | أفضل ~ 240VAC ، 50/60Hz | أفضل ~ 240VAC ، 50/60Hz |
| جهد الفخذ الخارجي | 0 ~ 50kV تيار متردد | 0 ~ 50kV تيار متردد | 0 ~ 50kV تيار متردد |
| 0 ~ 70kV العاصمة (اختياري) | 0 ~ 70kV العاصمة (اختياري) | 0 ~ 70kV العاصمة (اختياري) | |
| Outputcurrent | 0 ~ 60mA AC | 0 ~ 100mA AC | 0 ~ 200mA AC |
| 0 ~ 20mA العاصمة (اختياري) | 0 ~ 35mA العاصمة (اختياري) | 0 ~ 70mADC (اختياري) | |
| نسبة | 500 | 500 | 500 |
| مواد عزل | زيت عازل | زيت عازل | زيت عازل |
| دورة العمل | 5 دقائق على/15 دقيقة قبالة عند 3 كيلو فولت | 5 دقائق على/15 دقيقة قبالة في 5kVA | 5 دقائق على/15 دقيقة قبالة في 10kVA |
| وحدة التحكم | |||
| الوزن الصافي | 19 أو | 21 أو | 37 أو |
| حجم صافي | سياريان * * من | سياريان * * من | سياريان * * من |
| محول | |||
| وزن ني | 37 أو | 42 أو | 67 أو |
| حجم صافي | * من من من من من | * من من من من من | * من من من من من |
