متطلبات طاقة إدخال أقل
موجة جيبية نقية في الإخراج
من السهل الجمع بين المفاعل لإخراج جهد مختلف.

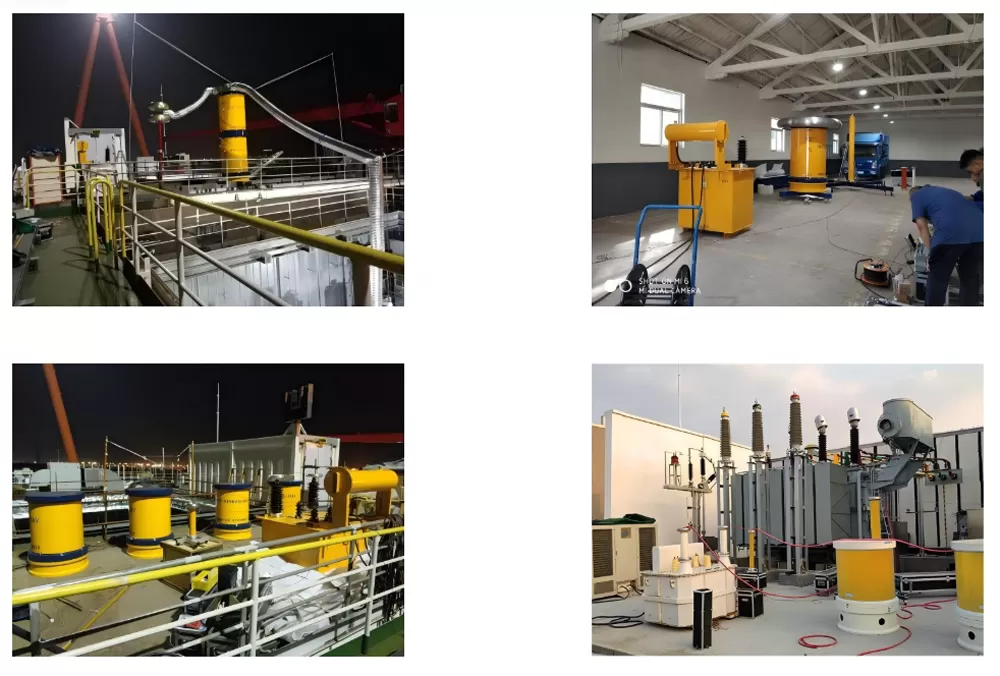

من خلال مفاعل الجهاز المدمج ، يمكنه إخراج تيار متردد ثابت عالي الجهد ، والذي يستخدم في الغالب لاختبار مقاومة جهد التيار المتردد للمعدات الكهربائية في الموقع ، مثل الكابلات المترابطة ، المحولات ، GIS ، المحركات والمولدات. وفقًا لمستخدمين مختلفين ، معدات اختبار مختلفة ، متطلبات اختبار مختلفة ، يمكن تخصيص الجهاز وفقًا للاحتياجات.
أسماء المنتجات: جهاز رنين الجهد المتردد ، رنين تردد متغير ، سلسلة تحويل التردد الرنين ، سلسلة الرنين ، سلسلة محول الرنين ، سلسلة تحويل التردد جهاز تحمل الجهد الرنين للمعدات الكهربائية ، سلسلة معدات اختبار الرنين ، معدات كاملة لاختبار الرنين سلسلة تحويل التردد.
يمكن استخدام هذا النظام لاختبار جهد تحمل التيار المتردد لأجسام الاختبار السعوية في مجال الجهد المتوسط والعالي.
(1) اختبار جهد تحمل التيار المتردد لكابل XLPE 6 ~ 765kV ؛
(2) اختبار جهد تحمل التيار المتردد من 35 ~ 765kV GIS ؛
(3) اختبار جهد تحمل التيار المتردد لمفتاح 10 ~ 765kV ، حافلة ، جلبة ، إلخ.
(4) تردد الطاقة تحمل اختبار الجهد من 10 ~ 765kV محول الطاقة ؛
(5) تردد الطاقة تحمل اختبار الجهد من 10 ~ 765kV PT و CT ؛
(6) تردد الطاقة تحمل اختبار الجهد من مجموعة المولدات ؛
(7) اختبار جهد تحمل التيار المتردد لمكثف الطاقة 10 ~ 765kV ، إلخ.محولات اختبار تردد الطاقة التقليدية
مدمجة وخفيفة الوزن:تتطلب المحولات التقليدية إمدادات طاقة ضخمة لإخراج الجهد العالي. تستخدم سلسلة الرنين تحويل التردد لتقليل احتياجات إمداد الطاقة ، وخفض الوزن بأكثر من السعة للنشر السهل في الموقع.
درجة عالية من التكيف:التكيف التلقائي لاختبار سعة الأجسام (الكابلات ، GIS ، المولدات) عن طريق ضبط التردد (30-Hz). يزيل القيود المفروضة على قدرة المحولات التقليدية ذات الأحمال عالية السعة.
كفاءة الطاقة والسلامة:يقلل التيار/الجهد داخل الطور أثناء الرنين من استهلاك الطاقة (أقل). حماية التيار الزائد/الجهد الزائد المتقدمة تقلل من مخاطر تلف العزل.
أنظمة VLF (تردد منخفض جدا)
اختبار أسرع:يتطلب فحص VLF اختبارًا مطولًا (على سبيل المثال ، 15 دقيقة عند 50 هرتز). تستخدم سلسلة الرنين خرج التردد القريب من الطاقة ، وتقطع وقت الاختبار من من من من من من من من خلال الامتثال لمعايير الشيخوخة المتسارعة IEC/iee.
التشخيص الدقيق:تكشف الأشكال الموجية الجيبية النقية تحت الرنين عن عيوب العزل الحقيقية ، وتتجنب سوء التقدير الناجم عن التشويه الموجي VLF.
دعم متعدد التطبيقات:يغطي كابل تحمل التيار المتردد ، الجهد الناجم عن المحولات ، واختبارات GIS. يقتصر VLF على أنواع الكابلات الجزئية.

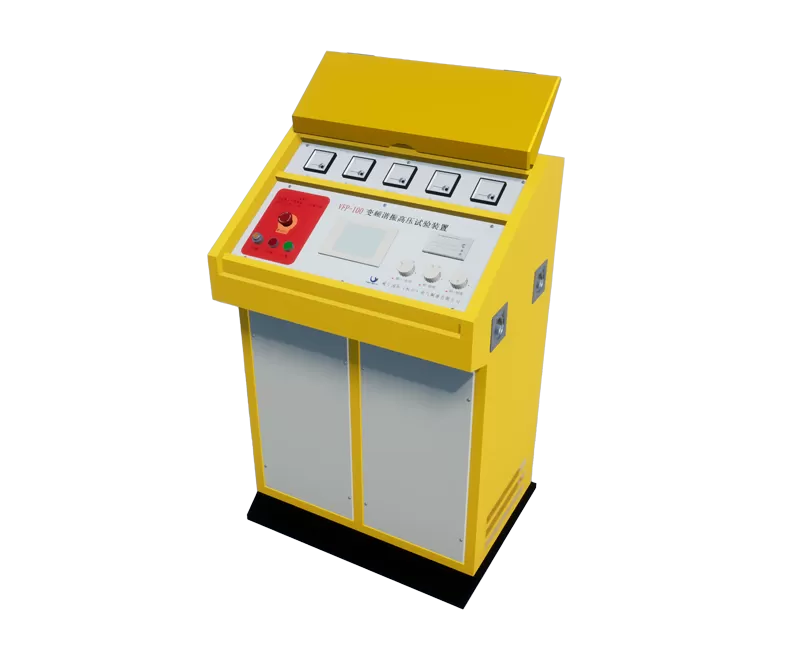

وحدة التحكم:تحويل طاقة الشبكة 50/60 هرتز إلى تردد قابل للتعديل (30-Hz).

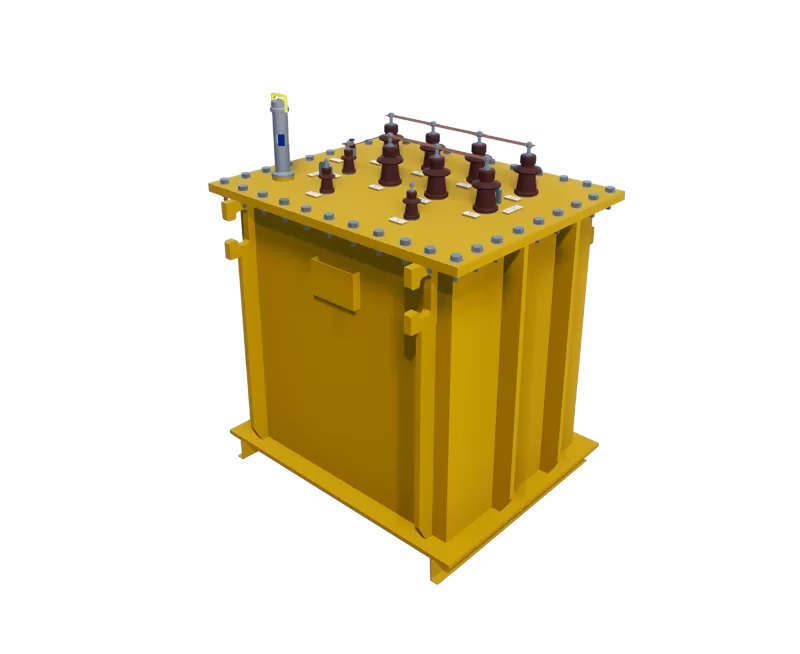

محول الإثارة:يعزز خرج المحول لتنشيط المفاعلات.

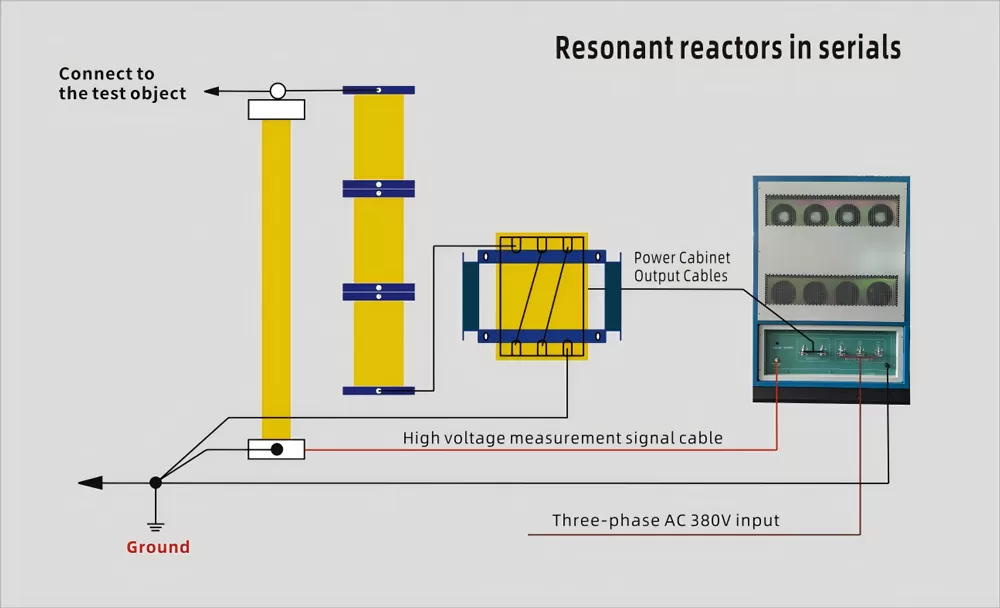

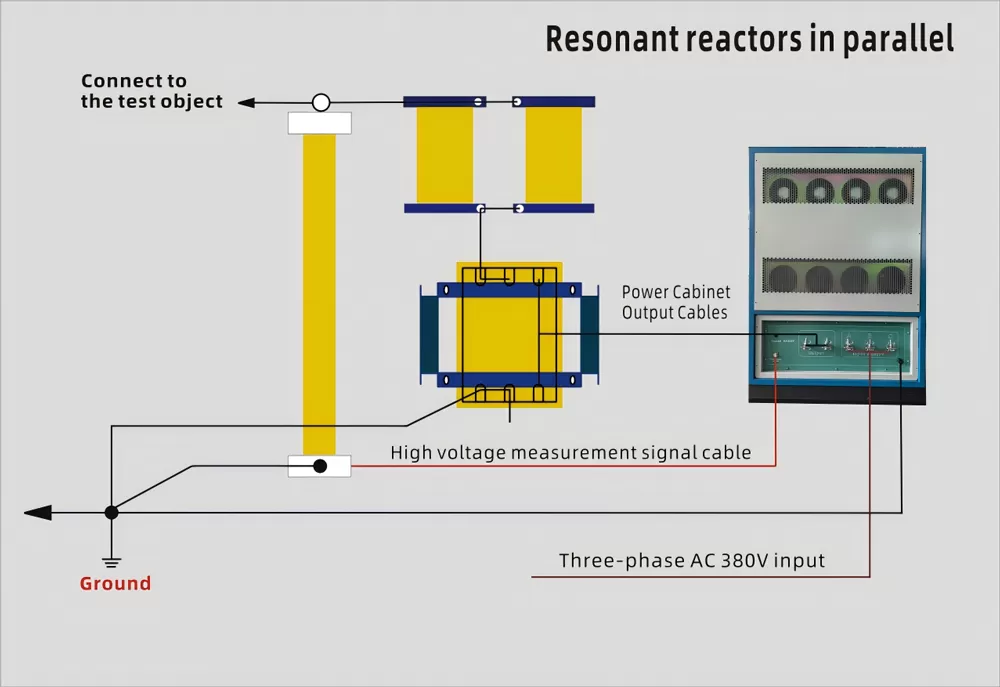

مفاعل رنانة عالي الجهد:الحث الانضباطي (سلسلة/موازية) لتشكيل الدائرة الرنانة مع السعة كائن الاختبار (ج).
مقسم الجهد بالسعة:تراقب خرج الجهد العالي بدقة ± من أجل التحكم في الحلقة المغلقة.
الخطوة 1: حساب تردد الرنين المستهدف f = 1/(2π i lc) f = 1/(2π i lc) بناءً على سعة كائن الاختبار (C) ، ثم تكوين تلقائي لمجموعات المفاعلات (قيمة L).
الخطوة 2: ضبط تردد الخرج حتى تقلل مقاومة الدائرة (الرنين). تعمل جهد المفاعل على تضخيم جهد الجسم ، مولدة جهد إدخال الحد الأدنى من الجهد العالي (~ اختبار المحولات التقليدية).
الخطوة 3: الحفاظ على الرنين لاختبار الصمود المجدول. مخرج رحلات حماية فلاشوفر مدمج خلال 2 مللي ثانية.
| الجهد الناتج | 0-1000kV وأدناه |
| تردد الخرج | 20-هرتز |
| شكل موجة الإخراج | موجة جيبية |
| دقة قياس الجهد العالي | 1.0% |
| دقة التردد | رباعي هرتز |
| دورة العمل | 60 دقيقة على/30 دقيقة قبالة |
| مستوى العزل | 1.2 و 0/1 دقيقة |
| مزود طاقة | مرحلة واحدة ، V أو ثلاث مراحل ، ± V ، 50/60Hz ± |
بيانات المنتج النموذجي
| نموذج | القدرة المقدرة | الجهد المقنن | الغرض الرئيسي |
| ويفي () | 750kVA | 0-250kV | 1. تلبية المحولات 110 كيلو فولت ، قاطع الدائرة ، اختبار جهد تحمل GIS AC ، اختبار الجهد ≤ 250kV ، تردد الاختبار 30-Hz ، وقت الاختبار ≤ 60 دقيقة. 2. اختبار جهد تيار متردد لكابل 110 كيلو فولت/630 متر مربع ، السعة ، تردد الاختبار 30-هرتز ، جهد الاختبار 128 كيلو فولت ، وقت الاختبار ≤ 60 دقيقة. |
| ، () | 1800kVA | 0-600 كيلو فولت | 1. تلبية محولات 400 كيلو فولت ، قواطع الدوائر ، جيس وغيرها من اختبار الجهد تحمل التيار المتردد ، اختبار الجهد ≤ 600kV ، تردد الاختبار 30-Hz ، وقت الاختبار ≤ 60 دقيقة. 2. تلبية الكبل 110v/630mm ² ، السعة ≤ 0.165μf ، تردد الاختبار 30-Hz ، جهد الاختبار ≤ 128kV ، وقت الاختبار ≤ 60 دقيقة. |
| ، () | 4000 كيلو فولت | 0-800kV | تلبية محول 765kV اختبار جهد تحمل التيار المتردد ، اختبار الجهد ≤ 800kV ، تردد الاختبار 30-Hz ، وقت الاختبار ≤ 60 دقيقة. |
| ، () | 10000 كيلو فولت | 0-1000 كيلو فولت | تلبية المحولات 780kV وما فوقها ، قواطع الدوائر ، GIS وغيرها من اختبار الجهد تحمل التيار المتردد ، اختبار الجهد تحمل التيار المتردد ، اختبار الجهد ≤ 1000kV ، تردد الاختبار 30-Hz ، مدة الاختبار دقيقة واحدة. |
